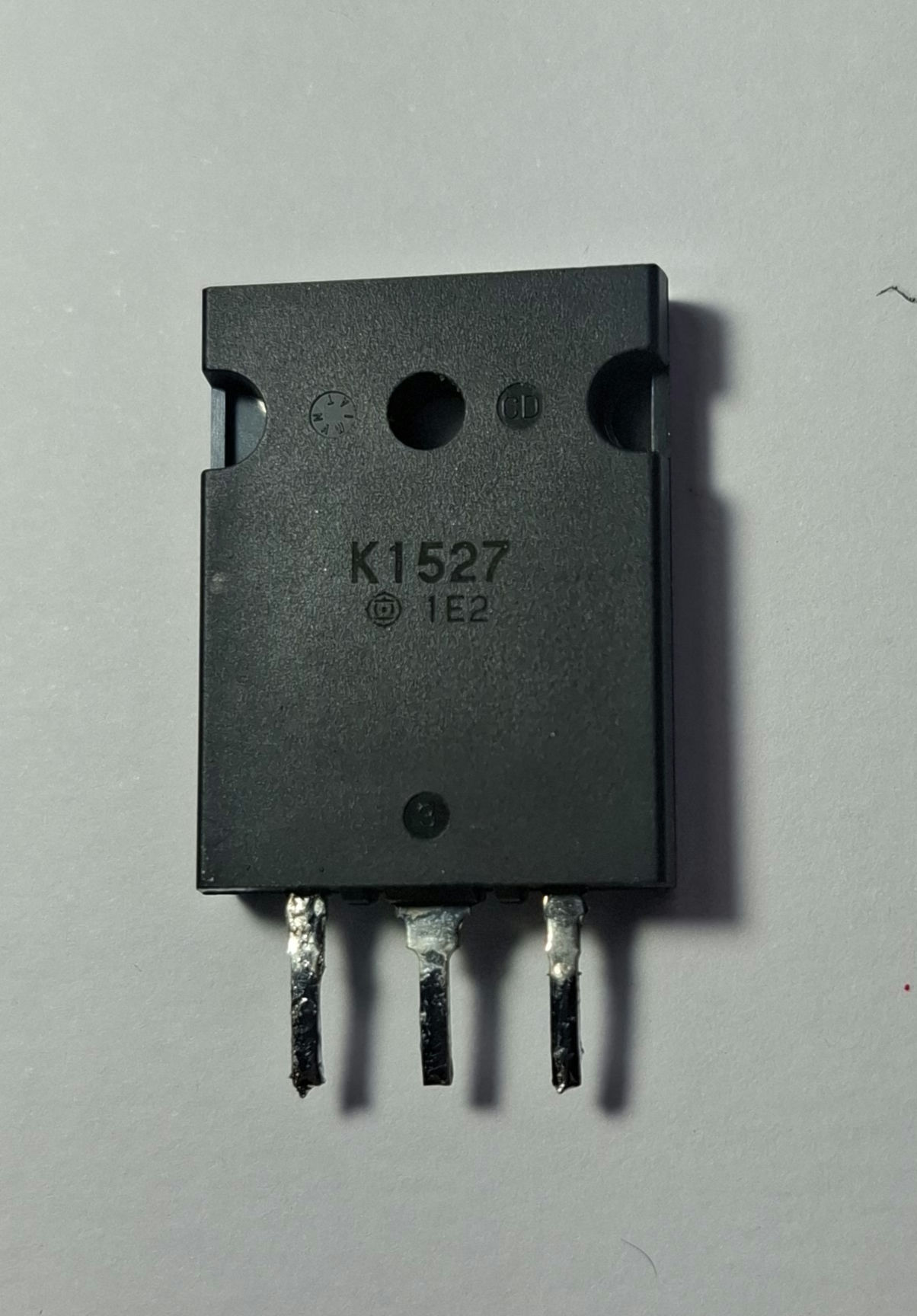

2SK1527 TRANSISTOR MOSFET 40A 500V
O 2SK1527 (frequentemente abreviado como K1527) é um transistor de efeito de campo de metal-óxido-semicondutor (MOSFET) de canal N de alta potência, projetado principalmente para aplicações de comutação de alta velocidade.
Especificações Principais
De acordo com os fabricantes originais (Hitachi e Renesas), as características técnicas centrais incluem:
Tensão Dreno-Fonte (\(V_{DSS}\)): 500V.
Corrente de Dreno Contínua (\(I_{D}\)): 40A.
Resistência Ligada (\(R_{DS(on)}\)): Aproximadamente 0,12 \(\Omega \) (típica) a 0,16 \(\Omega \) (máxima).
Encapsulamento: Geralmente encontrado em invólucros de grandes dimensões como TO-3PL ou TO-264A para melhor dissipação de calor.
Pinagem (TO-3PL)
Olhando o componente de frente (com os terminais para baixo), a ordem dos pinos é:
Gate (G): Porta
Drain (D): Dreno
Source (S): Fonte
Aplicações Comuns
Devido à sua alta capacidade de corrente e tensão, é amplamente utilizado em:
Fontes chaveadas (Switching Regulators).
Conversores DC-DC.
Drivers de motores e relés de alta potência.
